| Le Modèle Conceptuel de Données est une
représentation du système d'information analysée à partir de la manière de parler, de
" croquis de langage ". En effet, la manière de parler reflète la
façon dont une personne a mise en mémoire et a structuré ses pensées et ses données.

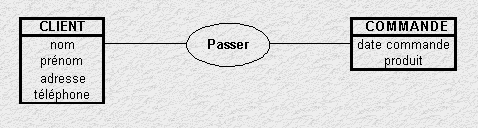

Cette syntaxe est aisément représentée sous forme de dessins. La forme sous laquelle est réalisée cette représentation de données s'appelle formalisme individu-relation. Elle permettra de déterminer les individus et les relations entre individus. Le choix de ce qui sera individu ou relation est le cœur de la méthode MERISE. Méthodologie Un individu est un concept ou un " objet de gestion " conçu par l'esprit de l'utilisateur lui permettant d'organiser ses connaissances. Un individu comporte un nombre fini d'informations. Client est un individu, un concept ayant comme information le nom du client, son prénom, son adresse, son numéro de téléphone, etc. Commande est un autre individu ayant comme information la date de commande, le produit commandé. Une relation est une association d'individus, un lien entre plusieurs individus. Le " client passe commande " est une relation. On représentera les individus par des rectangles, les relations par des ellipses qui sont " attachées " aux individus :

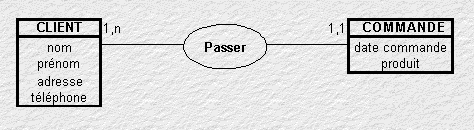

Puis, on définira les contraintes liées aux relations et aux individus : un client passera une à plusieurs commandes (n commandes), une commande ne correspondra qu'à un et un seul client. Ces contraintes sont appelées cardinalités et sont représentées comme suit :
Les règles pour concevoir un MCD sont les suivantes :
|
